Статьи, обзоры, новости - system - P7N SLI Platinum - доступная плата на базе NVIDIA nForce 750i SLI
Для многих функциональность nForce 780i SLI может оказаться избыточной, и для экономии средств вполне резонно видеть на месте дорогого варианта облегчённую версию нового набора системной логики от NVIDIA для платформы Intel. Но не прогадает ли пользователь, отдав предпочтение nForce 750i SLI? Как и старшая версия, более доступный представитель очередной серии чипсетов калифорнийской компании поддерживает 45-нанометровые процессоры на базе ядра Penryn, FSB 1333 МГц и шину PCI Express 2.0 благодаря дополнительному чипу nForce 200. Более подробно архитектуру новинок от NVIDIA мы уже рассматривали, поэтому сосредоточим своё внимание на основных отличиях между версиями чипсетов.
Итак, вместо 3-Way SLI более доступный набор системной логики довольствуется лишь обычным режимом объединения видеокарт для формирования конечного изображения. Сам же режим работает по формуле "PCI-E 2.0 x16 + PCI-E 2.0 x8" (в старшем чипсете линии скоростной шины распределяются следующим образом: х16(2.0)+х16(2.0)+х16(1.1). И даже если производители установят на плате три разъёма PCI-E x16, включить тройной SLI не получится из-за видеодрайверов, которые проверяют железную часть системы на совместимость с этой технологией. Кроме того, чипсет поддерживает память стандарта DDR2-800 (в отличие от DDR2-1200 для nForce 780i SLI). Количество подключаемых USB-устройств ограничено восьмью штуками в связи с использованием устаревшего nForce 430i в качестве южного моста (MCP). Также уменьшено количество каналов SATA II - их всего четыре, но с поддержкой RAID-массивов уровней 0, 1, 0+1, 5 и JBOD. Зато можно подключить четыре IDE-привода, а это уже плюс для пользователей, решивших произвести апгрейд старых систем. Отсутствие второго сетевого контроллера вряд ли кого-то расстроит, а вот лишение поддержки технологии ESA (Enthusiast System Architecture) для энтузиастов станет значительной потерей. Хотя пока аппаратная часть достигнет необходимого распространения, успеет смениться ещё не одно поколение материнских плат. Ну и конечно же, имеется поддержка звуковой подсистемы класса Azalia, что наравне с остальными возможностями чипсета позволяет собирать мощные и функциональные игровые ПК.
Сегодня мы рассмотрим материнскую плату MSI P7N SLI Platinum на базе nForce 750i SLI, которая представляет собой достаточно интересный продукт с некоторым потенциалом.
 |
| MSI P7N SLI Platinum |
Характеристики платы
|
Производитель |
MSI |
|
Модель |
P7N SLI Platinum |
|
Поддержка процессоров | |
|
Модификация разъёма для процессора (Socket) |
LGA775 |
|
Поддерживаемые модели процессоров |
INTEL Penryn (Yorkfield и Wolfdale), Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium Dual-Core, Pentium Extreme Edition, Pentium D, Pentium 4, Celeron Dual-Core, Celeron, Celeron D |
|
Чипсет |
NVIDIA nForce 750i SLI |
|
Максимальная частота фронтальной шины (FSB), МГц |
1333/1066/800/533 |
|
Поддерживаемая память | |
|
Тип памяти |
DDR2 |
|
Диапазон частот памяти, МГц |
800/667/533 |
|
Количество слотов памяти |
4 |
|
Поддержка двухканального режима работы (в случае установки двух модулей) |
+ |
|
Минимальное количество модулей для старта |
1 |
|
Максимальный объём модулей, ГБ |
2 |
|
Максимальный объём поддерживаемой памяти, ГБ |
8 |
|
Поддержка регистровых модулей памяти (Registered) |
- |
|
Поддержка модулей памяти с контролем чётности (ECC) |
- |
|
Чипсет | |
|
Модификация чипсета |
NVIDIA nForce 780i SLI |
|
Чип северного моста (номинал) |
nForce 750i SLI SPP |
|
Чип южного моста (номинал) |
nForce 750i SLI MCP (nForce 430i) |
|
Чип PCI Express моста (номинал) |
nForce 200 |
|
Поддерживаемые слоты расширения | |
|
Общее количество |
7 |
|
PCI-Express x16 |
3 (1х PCI-E 2.0 x16 + 2x PCI-E 2.0 x8) |
|
PCI-Express x8 |
- |
|
PCI-Express x4 |
- |
|
PCI-Express x1 |
- |
|
PCI |
2 |
|
Порты ввода-вывода | |
|
USB |
8 = (4x на панели + 6х на плате) |
|
Версия USB |
2.0 |
|
COM-порты |
1х на плате |
|
LPT-порты |
- |
|
PS/2-порты |
2х на панели |
|
FireWire (IEEE 1394) порты |
2 (1 на панели + 1 на плате) |
|
Game-порт (MIDI) |
- |
|
Дисковые контроллеры | |
|
Контроллер дисководов |
+ |
|
Количество HDD-контроллеров |
2 |
|
Первый контроллер |
Встроен в южный мост |
|
Количество линий UDMA 133 на первом контроллере |
2 линии на 4 устройства |
|
Количество линий SATA на первом контроллере |
2x SATA II (3 Гб/с) |
|
Возможность формирования RAID-массивов на уровне BIOS в первом контроллере |
+ |
|
Уровни RAID |
0, 1, 5, 10, JBOD |
|
Второй контроллер |
Jmicron JMB363 |
|
Количество линий SATA на втором контроллере |
2x eSATA |
|
Возможность формирования RAID-массивов на уровне BIOS на втором контроллере |
- |
|
Уровни RAID |
- |
|
Суммарное количество устройств, которое можно подключить к контроллерам |
10 |
|
Встроенная звуковая система | |
|
Наличие |
+ |
|
Базируется на чипе |
Realtek ALC888 |
|
Количество выходных каналов |
8 (7.1) |
|
Микрофонный вход |
+ |
|
Линейный вход |
+ |
|
Цифровой коаксиальный выход |
- |
|
Цифровой коаксиальный вход |
- |
|
Цифровой оптический выход |
+ |
|
Цифровой оптический вход |
- |
|
Количество разъёмов mini-jack на фронтальной панели |
6 |
|
Разъём на плате для подключения СD-ROM (CD_IN) |
+ |
|
Разъём на плате для подключения дополнительных устройств (AUX_IN) |
- |
|
Разъёмы на плате для подключения фронтальной панели |
+ |
|
Питание материнской платы | |
|
Основной разъём ATX |
ATX 24-pin |
|
Дополнительный разъём на 4/6/8 контактов |
-/-/+ |
|
Сложность блока стабилизации питания процессора |
Средняя (4-фазная схема питания) |
|
Система охлаждения | |
|
Количество выходов под кулеры |
4 |
|
Тип выходов под кулеры |
1х - четырёхконтактный
|
|
Охлаждение северного моста |
Пассивное с использованием тепловой трубки |
|
Охлаждение южного моста |
Пассивное с использованием тепловой трубки |
|
Охлаждение PCI-E-моста |
Пассивное с использованием тепловой трубки |
|
Охлаждение модулей стабилизатора напряжений |
Пассивное с использованием тепловой трубки |
|
Сетевые адаптеры | |
|
Сетевой адаптер 1 |
Ethernet 802.3 10/100/1000 |
|
Чип |
Realtek RTL8211BL |
|
Возможность включения компьютера по сети (Wake On Lan) |
+ |
|
Дополнительно | Кнопка Clear CMOS на задней панели |
Комплект поставки
Плата поставляется в коробке с привычным для продукции MSI дизайном - это либо космические корабли, бороздящие просторы вселенной, либо гоночные болиды. В данном случае имеет место бескрайний космос с летательными аппаратами.
 |
| Упаковка |

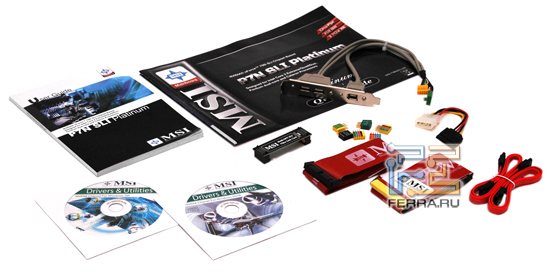

Комплект поставки оказался неплох: достаточное количество кабелей и шлейфов, планка с разъёмами USB и FireWire, а также набор коннекторов-переходников, знакомых нам по платам ASUS.
 |
| Комплект поставки |
- Документация:
- Quick Guide
- User Guide
- Шлейфы и переходники:
- Четыре кабеля SATA
- Два переходника SATA Power
- Шлейф IDE
- Шлейф Floppy
- Планка с двумя разъёмами USB и одним FireWire
- Дополнительно:
- Набор коннекторов-переходников
- I/O Shield
- Один SLI-мостик
- Диски:
- Drivers & Utilities AMD Chipset for Windows Vista
- Drivers & Utilities AMD Chipset for Windows XP
 |

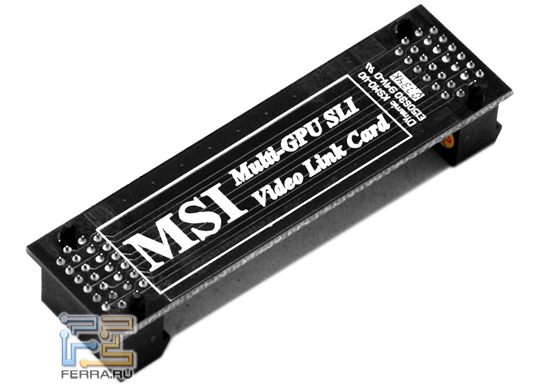

| Мостики для организации SLI-режимов |
Отметим защёлки на SATA-кабелях, позволяющие избежать выдергивания кабелей из разъёмов, а также жёсткий SLI-мостик.
