Статьи, обзоры, новости - system - MSI X38 Platinum - платиновый high-end
Иногда компании, занимающиеся производством системных плат, выпускают весьма оригинальные продукты, в которых пытаются исправить недостатки чипсетов своими силами. И если когда-то набору системной логики Intel 440 BX "припаять" шину 133 МГц было просто нереально, то сейчас расширение или изменение комбинации линий PCI Express становится делом привычным. С одной из таких плат мы уже успели познакомиться при осмотре игровой серии ASUS Blitz на базе чипсета Intel P35. В своих платах компания ASUS использовала чип-коммутатор PCI-E, благодаря которому сняла ограничение чипсета по режиму работы технологии CrossFire. Но не только ASUS занимается исправлением "ошибок" в наборах системной логики. Компания MSI также не осталась в стороне и решила немного изменить возможности... чипсета X38, добавив ещё пару слотов PCI-E x16 к уже имеющимся двум PCI-E 2.0. Что из этого получилось, мы как раз сейчас и узнаем.
Поскольку X38 Platinum - топовая модель в линейке материнских плат MSI, для сравнения мы выбрали ещё одного представителя high-end-уровня, но от другого производителя - плату ASUS P5E3 Deluxe, которая была подробно рассмотрена в недавнем материале.
 |
| MSI X38 Platinum |
 |
| ASUS P5E3 Deluxe |
Характеристики платы
|
Описание модели | |
|
Производитель |
MSI |
|
Модель |
X38 Platinum |
|
Поддержка процессоров | |
|
Модификация разъёма для процессора (Socket) |
LGA775 |
|
Поддерживаемые модели процессоров |
Intel Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium Dual-Core, Celeron |
|
Чипсет |
Intel Х38 |
|
Максимальная частота фронтальной шины (FSB), МГц |
1333/1066/800 |
|
Поддерживаемая память | |
|
Тип памяти |
DDR3 |
|
Диапазон частот памяти, МГц |
1333/1066/800 |
|
Количество слотов памяти |
4 |
|
Поддержка двухканального режима работы (в случае установки двух модулей) |
+ |
|
Минимальное количество модулей для старта |
1 |
|
Максимальный объём модулей, ГБ |
2 |
|
Максимальный объём поддерживаемой памяти, ГБ |
8 |
|
Поддержка регистровых модулей памяти (Registered) |
- |
|
Поддержка модулей памяти с контролем чётности (ECC) |
- |
|
Чипсет | |
|
Модификация чипсета |
Intel Х38 |
|
Чип северного моста (номинал) |
Х38 |
|
Чип южного моста (номинал) |
ICH9R |
|
Поддерживаемые слоты расширения | |
|
Общее количество |
7 |
|
PCI-Express x16 |
4* |
|
PCI-Express x8 |
- |
|
PCI-Express x4 |
- |
|
PCI-Express x1 |
2 |
|
PCI |
1 |
|
Порты ввода-вывода | |
|
USB |
12 = (8x на панели + 4х на плате) |
|
Версия USB |
2.0 |
|
COM-порты |
1x на плате |
|
LPT-порты |
- |
|
PS/2-порты |
2х на панели |
|
FireWire (IEEE 1394) порты |
2 (1 на панели + 1 на плате) |
|
Game-порт (MIDI) |
- |
|
Дисковые контроллеры | |
|
Контроллер дисководов |
+ |
|
Количество HDD-контроллеров |
3 |
|
Первый контроллер |
ICH9R |
|
Количество линий UDMA 133 на первом контроллере | |
|
Количество линий SATA на первом контроллере |
4 SATA + 2 eSATA |
|
Возможность формирования RAID-массивов на уровне BIOS на втором контроллере |
+ |
|
Уровни RAID |
0, 1, 5, 10 |
|
Второй контроллер |
Silicon Image 5723 |
|
Количество линий UDMA 133 на втором контроллере |
- |
|
Количество линий SATA на втором контроллере |
2 |
|
Возможность формирования RAID-массивов на уровне BIOS на втором контроллере |
+ |
|
Уровни RAID |
0, 1, JBOD |
|
Третий контроллер |
Marvell 88SE6111 |
|
Количество линий UDMA 133 на третьем контроллере |
1 линия на 2 устройства |
|
Количество линий SATA на третьем контроллере |
- |
|
Возможность формирования RAID-массивов на уровне BIOS на втором контроллере |
- |
|
Уровни RAID |
- |
|
Суммарное количество устройств, которое можно подключить к контроллерам |
10 |
|
Встроенная звуковая система | |
|
Наличие |
+ |
|
Базируется на чипе |
Realtek ALC888 |
|
Количество выходных каналов |
8 (7.1) |
|
Микрофонный вход |
+ |
|
Линейный вход |
+ |
|
Цифровой коаксиальный выход |
- |
|
Цифровой коаксиальный вход |
- |
|
Цифровой оптический выход |
На панели |
|
Цифровой оптический вход |
- |
|
Количество разъёмов mini-jack на фронтальной панели |
6 |
|
Разъём на плате для подключения СD-ROM (CD_IN) |
+ |
|
Разъём на плате для подключения дополнительных устройств (AUX_IN) |
- |
|
Разъёмы на плате для подключения фронтальной панели |
+ |
|
Питание материнской платы | |
|
Основной разъём ATX |
ATX 24-pin |
|
Дополнительный разъём на 4/6/8 контактов |
-/-/+ |
|
Разъём дополнительного питания типа Molex |
- |
|
Сложность блока стабилизации питания процессора |
Высокая (8-фазная схема питания) |
|
Система охлаждения | |
|
Количество выходов под кулеры |
6 |
|
Тип выходов под кулеры |
2х - четырёхконтактных
|
|
Охлаждение северного моста |
Пассивное |
|
Охлаждение южного моста |
Пассивное |
|
Охлаждение модулей стабилизатора напряжений |
Пассивное |
|
Сетевые адаптеры | |
|
Сетевой адаптер 1 |
Ethernet 802.3 10/100/1000 |
|
Чип |
Realtek 8111B |
|
Возможность включения компьютера по сети (Wake On Lan) |
+ |
|
Сетевой адаптер 2 |
Ethernet 802.3 10/100/1000 |
|
Чип |
Intel 82566DC |
|
Возможность включения компьютера по сети (Wake On Lan) |
+ |
| * Два жёлтых слота PCI-Express x16, работают с пропускной способностью PCI-Express x4 | |
Комплект поставки
Коробка традиционно синего цвета с когтистой наполовину механической лапой, которая символизирует мощь, скрывающуюся внутри. Если быть честным, то для рассматриваемой материнской платы данное изображение вполне актуально. Надписи на лицевой панели рекламируют поддержку DDR3-1333, POST-дисплея и фирменной системы охлаждения Circu-Pipe.
 |
| Упаковка |
Комплектация платы довольно приличная, есть все необходимые кабели и переходники. Имеются планка с дополнительным разъёмом IEEE1394 и мостики для соединения видеокарт в режиме CrossFire.
 |

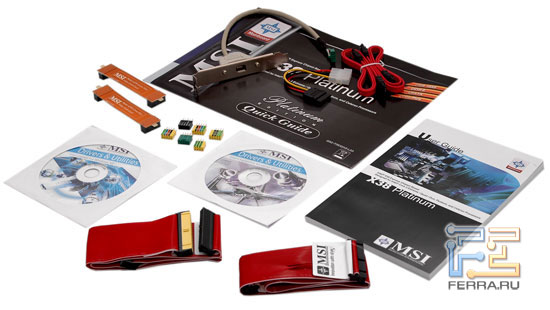

| Комплект поставки |
- Документация:
- Motherboard User Guide
- Шлейфы и переходники:
- 4 кабеля SATA
- 2 переходника SATA Power
- Шлейф IDE
- Шлейф Floppy
- Дополнительно:
- Набор дополнительных коннекторов
- Два мостика CrossFire
- Стойка с разъёмом FireWire
- I/O Shield
- Диски:
- Drivers & Utilities Intel Chipset for Windows Vista
- Drivers & Utilities Intel Chipset for Windows XP
Шлейфы выполнены в фирменном красном стиле и имеют ярлычки, которые облегчают их извлечение.
 |

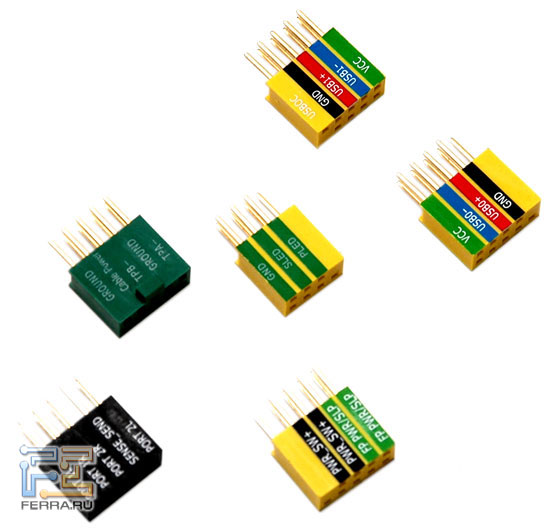

| Набор дополнительных коннекторов |
Для самых "ленивых" припасены коннекторы-переходники, которые подключаются к разъёмам на передней панели, Audio, USB и прочим разъёмам на материнской плате. На переходниках подписан каждый контакт, что упрощает сборку. С ними можно подключить внешние порты и кнопки, не заглядывая в инструкцию. С другой стороны, можно было легко подписать все разъёмы на самой плате, как выполняют некоторые другие производители, но MSI традиционно этого не делает.
